分风器

煤矿双风筒分风器,通风机铁质分风器  矿用风机分风器 铁质风筒分风器 双风机风筒自动切换装置 风机三通 铁质风筒分流器


目前,煤矿井下用的分风器,大多是釆用软质风简布 制做的自动分风器,这种分风器质量差,经常发生损坏,分风器动作不灵活,密封效果差,严重漏风,风阻大,当风机反转时,软质风简 吸入风机,缠着风机叶轮,风机就会烧毁,这样主机、副机都因事故 停机,容易造成瓦斯爆炸重大事故发生。发明内容本实用新型的目的在于克服上述缺点,提供一种双风 机双电源铁质自动分风器,它解决了现有的分风器,密封效果差,漏风严重等问题。

 煤矿双风筒分风器|通风机铁质分风器 |矿用风机分风器|铁质风筒分风器|双风机风筒自动切换

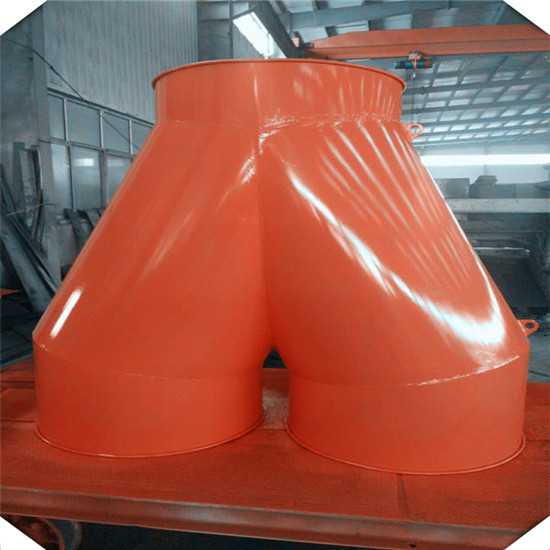

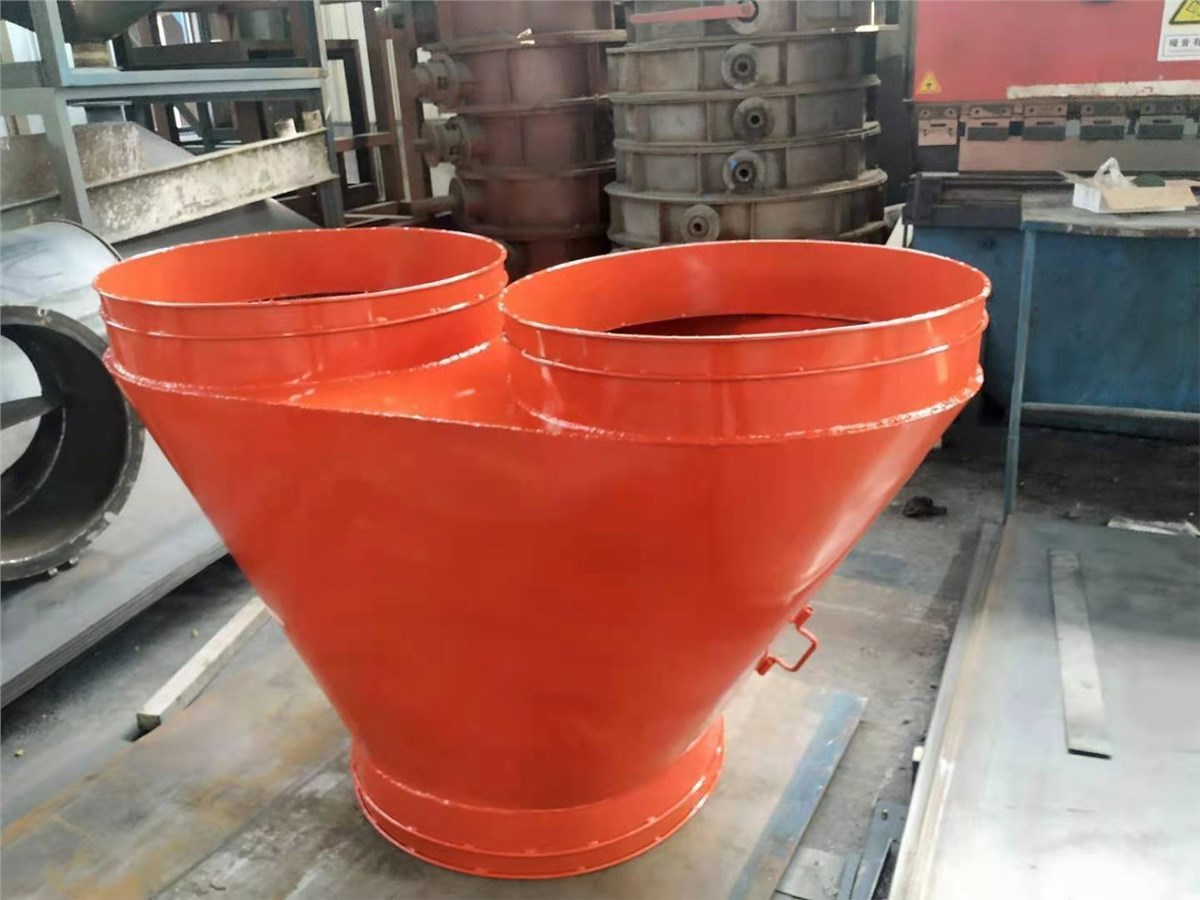

本实用新型的目的是这样实现的,双风机双电源铁质 自动分风器由第一入风口、角铁密封支架、密封磁铁板、铁筒、出风口、支承架、风门翻板、翻板轴、第二入风口、固定卡圏构成。铁筒为椭圆锥体形,在铁筒内安有两个上下对称的角铁密封支架,两个上下对称的角铁密封支架上装有密封磁铁板,翻板轴安装在铁简内上 下两个角铁密封支架的中心位置上,风门翻板吸装在下部的角铁密封 支架上,风门翻板的前端焊接在翻板轴上,铁筒的前端设有第一入风 口和第二入风口,后端设有出风口,在第一入风口、第二入风口和出风口上分别装有固定卡圏,铁简安装在支架上。

该产品结构简单,分风板轴转动灵活,分风板和铁自动分风器内壁采用磁铁密封,风简不会吸入风机,缠绕风机叶轮,烧毁风机,它密封效果好,不漏风,无风阻,工作性能稳定可靠,故障率低,使用维修方便。

煤矿双风筒分风器|通风机铁质分风器 |矿用风机分风器|铁质风筒分风器|双风机风筒自动切换

铁制风筒,铁制风筒内部两入风口之间铰接有挡板.本实用新型风筒采用钢板制作而成,经久耐用,密封效果好,两风口之间铰链有挡板,调换风口灵活,结构简单,使用方便.





煤矿上局部通风机配套使用的分风器有布质分风器,与铁质分风器。布质分风器当风量过大时容易破损,鼓开。而铁质分风器,寿命长,分风器密闭性能好,漏风率为零。

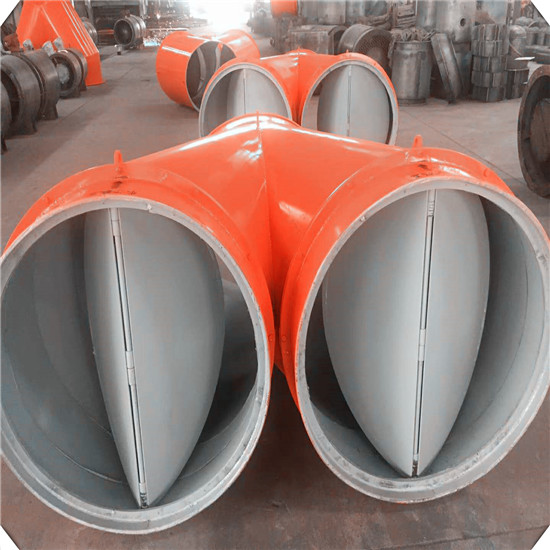

双风机风筒切换装置,包括进风口和出风口,出风口为左右两个并且相对于进风口对称设置,进风口与出风口之间设置有双风筒,双风筒内部设置有旋转堵板,旋转堵板通过转轴安装在双风筒内部,双风筒内部设置有对称分布的密封条,密封条与双风筒之间通过螺钉固定,密封条与双风筒内壁之间还焊接有固定角铁,密封条环形设置在双风筒的内部并且与旋转堵板相配合实现风筒的开启关闭,密封条上设置有均匀分布的磁铁块,该装置通过单独设置在双风筒内壁上的密封条实现旋转堵板与风筒之间的完全密封,并且在密封条上设置有金属磁铁,在旋转堵板与密封条之间稳定密封,同时操作简单,密封性好,安全性能好。

 煤矿双风筒分风器|通风机铁质分风器 |矿用风机分风器|铁质风筒分风器|双风机风筒自动切换

分风器适用于FBD矿用隧道用轴流局部通风机双机并联,主备风机联合结构。一般煤矿上局部通风机配套使用的分风器有布质分风器,与铁质分风器。布质分风器当风量过大时容易破损,鼓开。而铁质分风器,寿命长,本公司生产的分风器密闭性能好,漏风率为零。分风器在轴流式通风机双机并联时有必不可少的作用,完美的实现双风机的应用,为矿井下工作提供安全的保障

分风器常见型号:600mm800mm1000mm,非标尺寸可定制。

矿用分风器产品特点:

     1、分风器上的两风道口分别与主、备用矿用局部通风口机对接,当主、备通风机供风机变更后,分风器自动完成气流通道的转换。

     2、分风器耐风压强、可承受压力1180Pa以上,解决了布制分风器耐压不高、经常撕裂的现象。

     3、该系列产品的规格可满足各种型号、规格的轴流式局部通风机双风机主、备并联使用,气流通道的转换要求。

     4、分风器内风门密闭性能良好,漏风率为零。

     5、分风器转换性能良好,风门机构运转灵活,当一台风机工作时,连接风道内风门打开,备用风机所连接风道内风门自动关闭。

     6、阻力系数为≦2.5%,对风机性能参数影响微小。

     7、安装方便,分风器上各连接部均采用法兰连接,拆装方便,联接可靠。

     8、分风器架两台轴流风机按放架和分风器两连接风道配用,把风机按放在风机架上安全可靠,不用吊挂风机,使用方便。

     9、维护简单,便于更换备件。
