FQ自动分风器(煤矿用)风机分风器
发布时间:2021-05-31 点击:1763
FQ自动分风器(煤矿用)风机分风器,自动分风器适用于FBD矿用隧道用轴流局部通风机双机并联,主备风机联合结构。

一、矿用隧道用FQ自动分风器产品型号:
序号 名称 型号 规格 外形尺寸mm
(LxWxH)
1 自动分风器 FQ-1 φ400 920x440x700
2 自动分风器 FQ-2 φ500 1120x560x800
3 自动分风器 FQ-3 φ600 1320x680x900
4 自动分风器 FQ-4 φ800 1720x880x1000
5 自动分风器 FQ-5 φ1000 2160x1080x1200
FQ自动分风器(煤矿用)风机分风器
二、组成及工作原理
自动分风器结构简其主要由1主扇接入风道、2局扇接入风道、3风筒挂环、4密封面、5转换风门、6出风道等组成。
自动分风器上的两风道口分别与主、备用矿用局部通风口机对接,当主、备通风机供风机变更后,分风器内部风门5在风压作用下自动翻转,与密封面4紧密结合,完成气流通道的转换。

三、矿用隧道用FQ自动分风器产品特点:
1、分风器耐风压强,解决了布制分风器耐压不高、经常撕裂的现象。
2、该系列产品的规格可满足各种型号、规格的轴流式局部通风机双风机主、备并联使用,气流通道的转换要求。
3、分风器内风门密闭性能良好,漏风率小。
4、分风器转换性能良好,风门机构运转灵活,当一台风机工作时,连接风道内风门打开,备用风机所连接风道内风门自动关闭。
5、阻力小,对风机性能参数影响微小。
6、安装简单,故障率低。

四、安装使用及注意事项
1、自动分风器应水平放置,以便风门运转灵活。
2、将正压风筒分别与自动分风器的进风道和出风道相连接即可。
3、连接处用铁丝扎紧,并与挂环连接,防止风筒脱开。
4、使用过程中,确保连接处密封可靠。

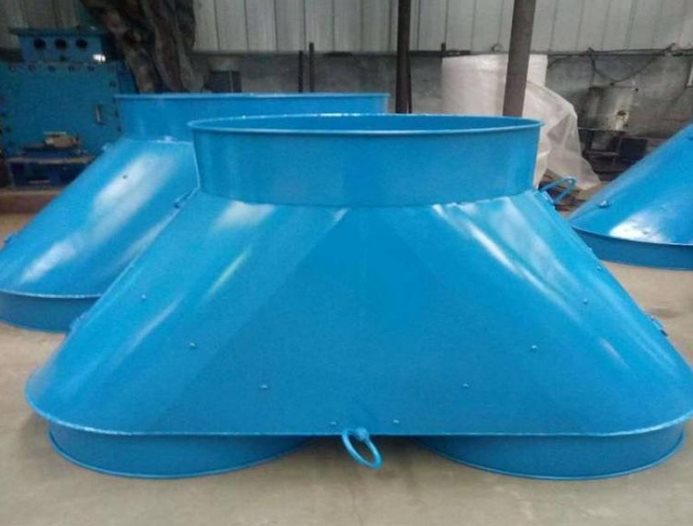

铁质分风器展示
